配置 iKuai

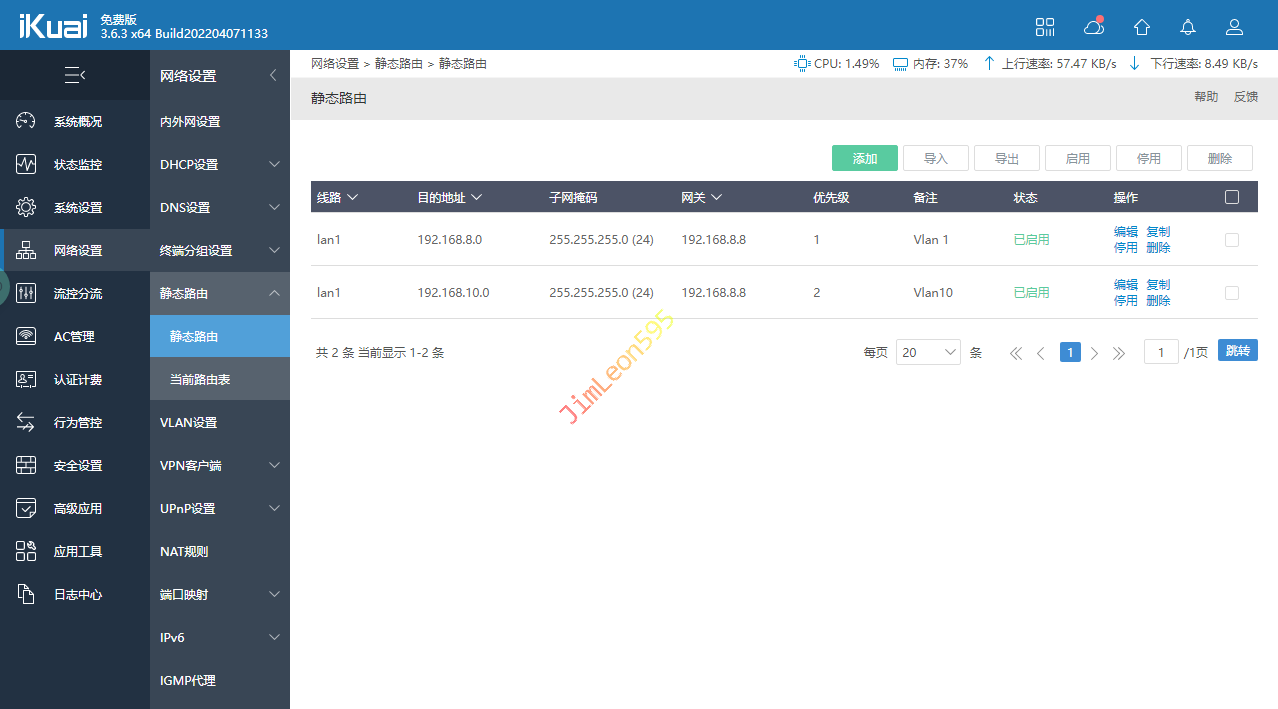

- 添加静态路由
网络设置 --> 静态路由 --> 添加
- 添加一条回指路由，指向三层交换机内网设备
- 保存即可
配置华为交换机
进入系统试图
<Switch> 变成 [Switch] 即可
开启 DHCP 服务
1
2
| # 开启 DHCP 服务
[Switch] dhcp enable
|
创建地址池 10
1
2
3
4
5
6
7
8
9
10
| # 创建地址池 10
[Switch] ip pool 10
# 子网IP和掩码
[Switch-ip-pool-10] network 192.168.10.1 mask 255.255.255.0
# 网关地址
[Switch-ip-pool-10] gateway-list 192.168.10.1
# 配置DNS列表
[Switch-ip-pool-10] dns-list 114.114.114.114 223.5.5.5
# 退出
[Switch-ip-pool-10] quit
|

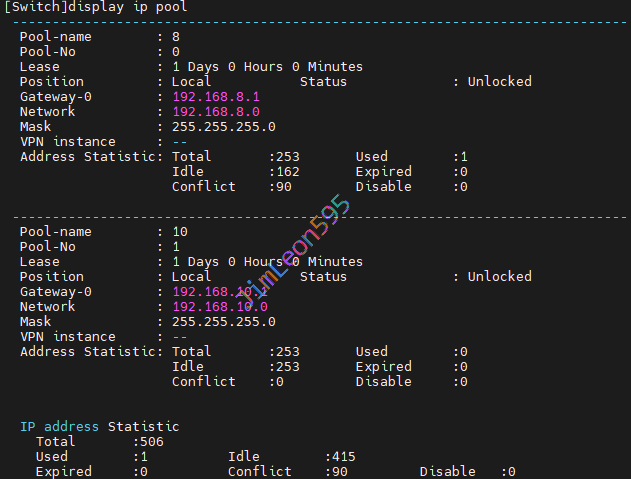

验证
对上述操作进行查看是否成功
1
| [Switch] display ip pool
|
创建 VLan 10
1
2
3
4
| # 创建vlan10
[Switch] vlan 10
# 退出
[Switch-vlan1] quit
|
配置 VLan 10
1
2
3
4
5
6
7
8
| # 进入 VLan 10 端口
[Switch] int Vlanif 10
# 为 VLan 10 配置IP地址
[Switch-Vlanif10] ip address 192.168.10.1 255.255.255.0
# DHCP 获取范围从全局 global 获取
[Switch-Vlanif10] dhcp select global
# 退出
[Switch-Vlanif10] quit
|

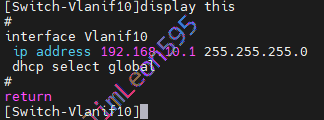

验证
对上述操作进行查看是否成功
1
| [Switch-Vlanif10] display this
|
配置上联端口
1
2
3
4
5
6
7
8
| # 进入端口1（1口为上联爱快的口）
[Switch] interface GigabitEthernet 0/0/1
# 设置端口为 trunk 模式
[Switch-GigabitEthernet0/0/1] port link-type trunk
# 放行 VLan 1 和 VLan 10
[Switch-GigabitEthernet0/0/1] port trunk allow-pass vlan 1 10
# 退出
[Switch-GigabitEthernet0/0/1] quit
|
创建端口组并加入 VLan
1
2
3
4
5
6
7
8
9
10
| # 创建端口组 pg1
[Switch] port-group pg1
# 接口 GE 0/0/17 到 GE 0/0/24 加入端口组
[Switch-port-group-pg1] group-member GigabitEthernet 0/0/17 to GigabitEthernet 0/0/24
# 批量修改 GE 0/0/17 到 GE 0/0/24 的链路类型为 access
[Switch-port-group-pg1] port link-type access
# 批量把端口 GE 0/0/17 到 GE 0/0/24 加入VLan 10
[Switch-port-group-pg1] port default vlan 10
# 退出
[Switch-port-group-pg1] quit
|
配置静态路由
1
| [Switch] ip route-static 0.0.0.0 0.0.0.0 192.168.8.1
|
