交换机基本配置

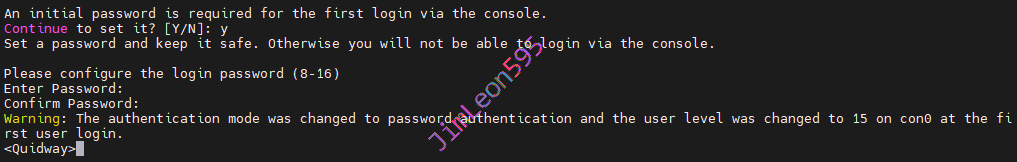

更改交换机密码

第一次登录，先来改个密码

进入系统视图

我们先进到System-view

1
system-view

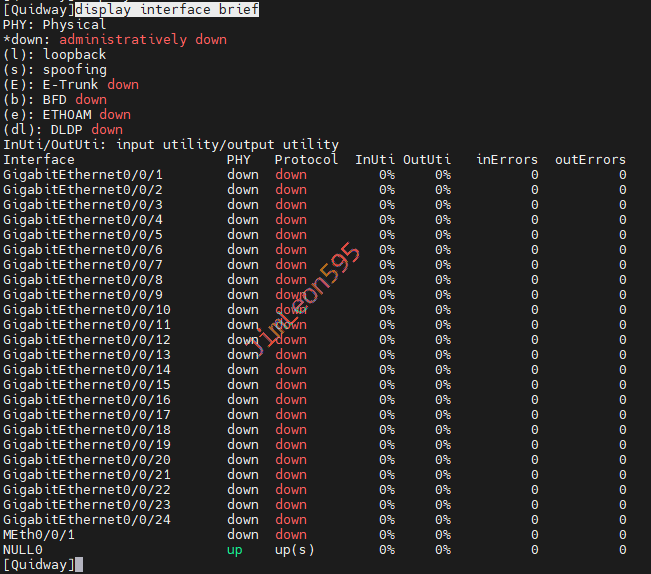

查看端口情况

我们先来查看端口情况

1
display interface brief

更改交换机名称

1
[Switch] sysname <Name>

配置 iKuai

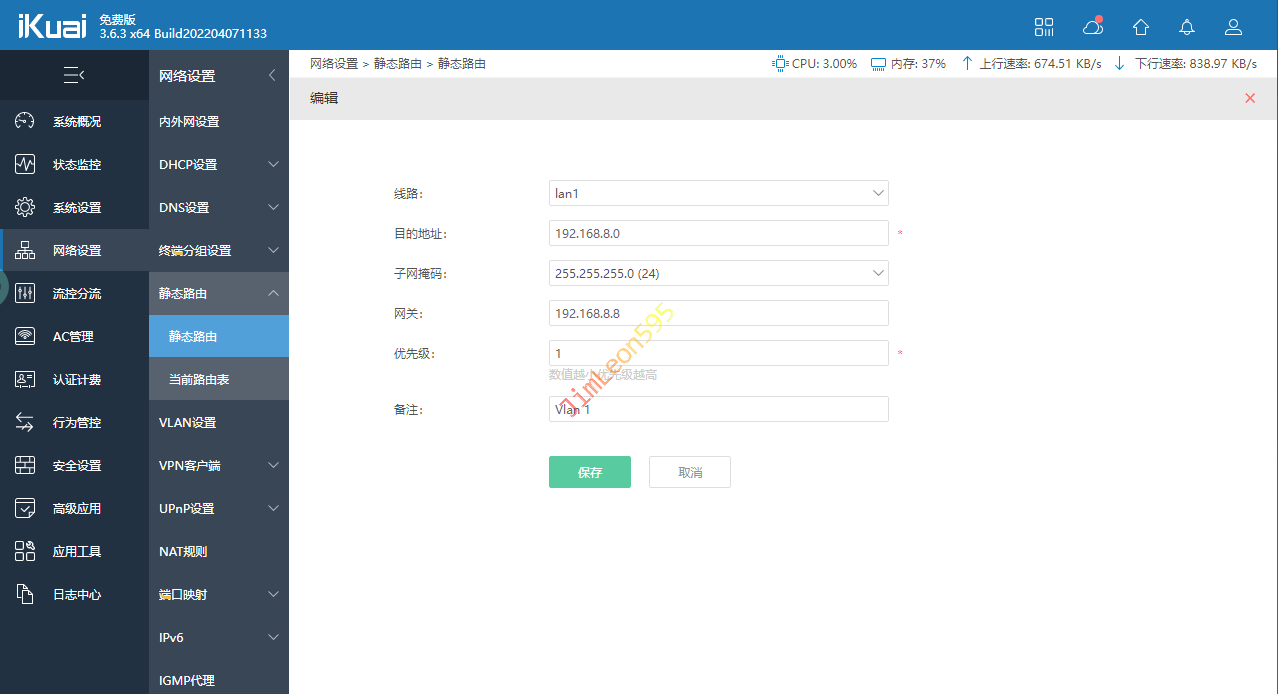

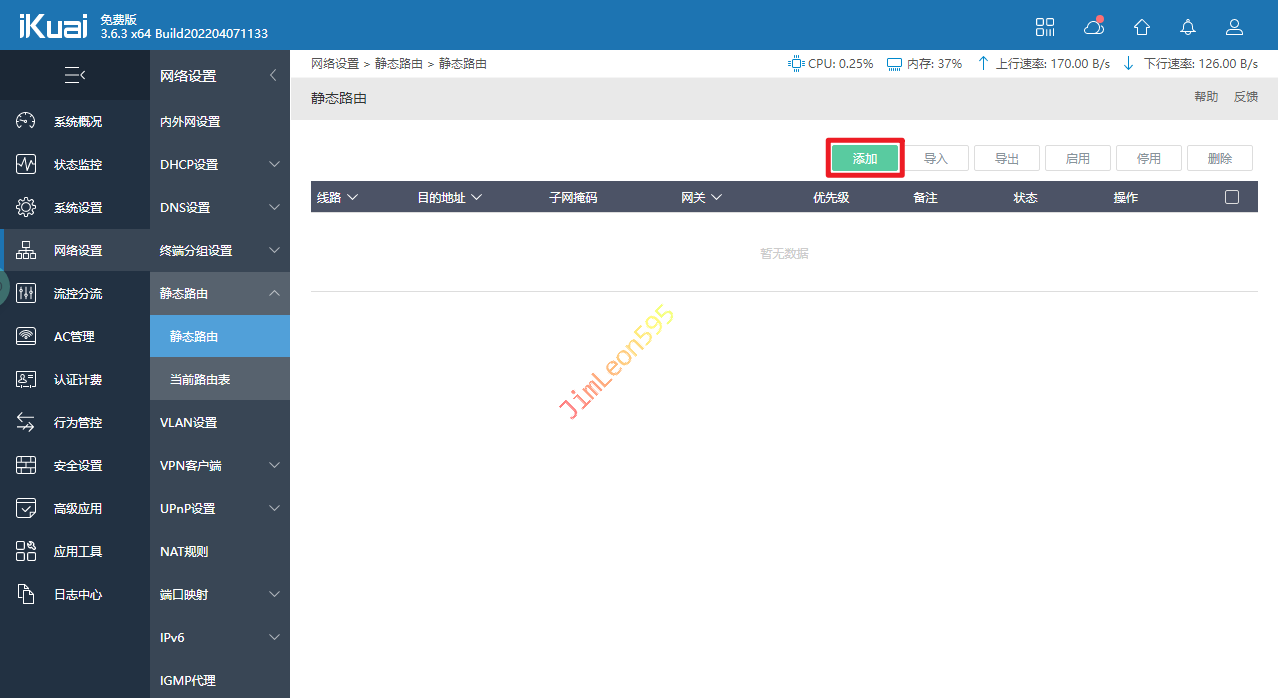

  1. 添加静态路由

网络设置 --> 静态路由 --> 添加

  1. 添加一条回指路由，指向路由器内网设备

192.168.8.0/24 --> 192.168.8.8

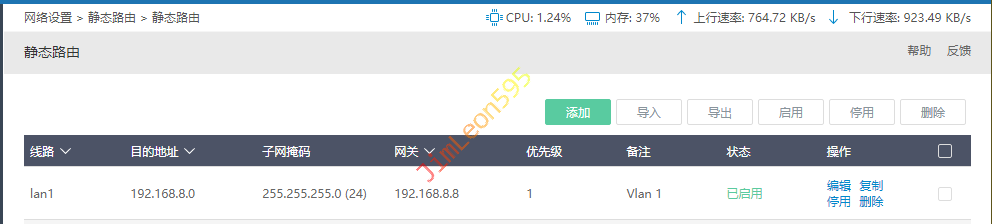

  1. 保存即可

配置华为交换机

进入系统试图

<Switch> 变成 [Switch] 即可

1
<Switch> ystem-view

开启 DHCP 服务

1
2
# 开启 DHCP 服务
[Switch] dhcp enable

创建地址池 8

1
2
3
4
5
6
7
8
9
10
# 创建地址池 8
[Switch] ip pool 8
# 子网 IP 和掩码
[Switch-ip-pool-8] network 192.168.8.8 mask 255.255.255.0
# 网关地址
[Switch-ip-pool-8] gateway-list 192.168.8.1
# 配置DNS列表
[Switch-ip-pool-8] dns-list 192.168.8.1 8.8.8.8
# 退出
[Switch-ip-pool-8] quit

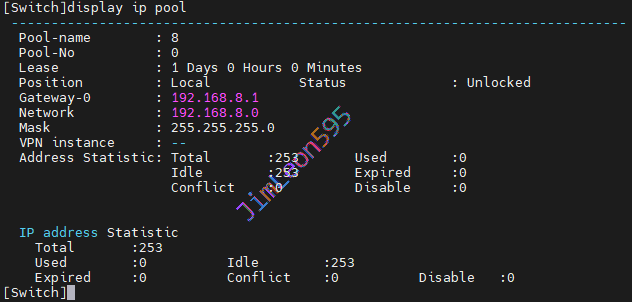

验证成功

对上述操作进行查看是否成功

1
[Switch] display ip pool

配置 VLan 1

系统已自动创建 VLan 1

1
2
3
4
5
6
7
8
# 进入 VLan 1 端口
[Switch] int Vlanif 1
# 为 VLan 1 配置 IP 地址
[Switch-Vlanif8] ip address 192.168.8.8 255.255.255.0
# DHCP 获取范围从全局 global 获取
[Switch-Vlanif8] dhcp select global
# 退出
[Switch-Vlanif8] quit

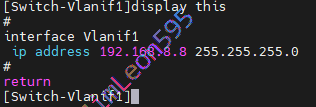

验证成功

对上述操作进行查看是否成功

1
[Switch-Vlanif1] display this

配置上联端口

1
2
3
4
5
6
7
8
# 进入端口 1（1 口为上联爱快的口）
[Switch] interface GigabitEthernet 0/0/1
# 设置端口为 trunk 模式 （方便可以放行所有 Vlan）
[Switch-GigabitEthernet0/0/1] port link-type trunk
# 放行 VLan 1 和 VLan 10
[Switch-GigabitEthernet0/0/1] port trunk allow-pass vlan 1 10
# 退出
[Switch-GigabitEthernet0/0/1] quit

配置静态路由

1
[Switch] ip route-static 0.0.0.0 0.0.0.0 192.168.8.1

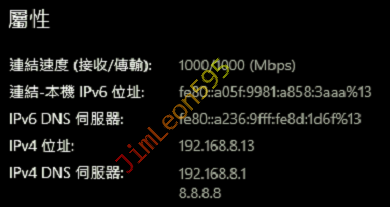

实际 DHCP 效果
